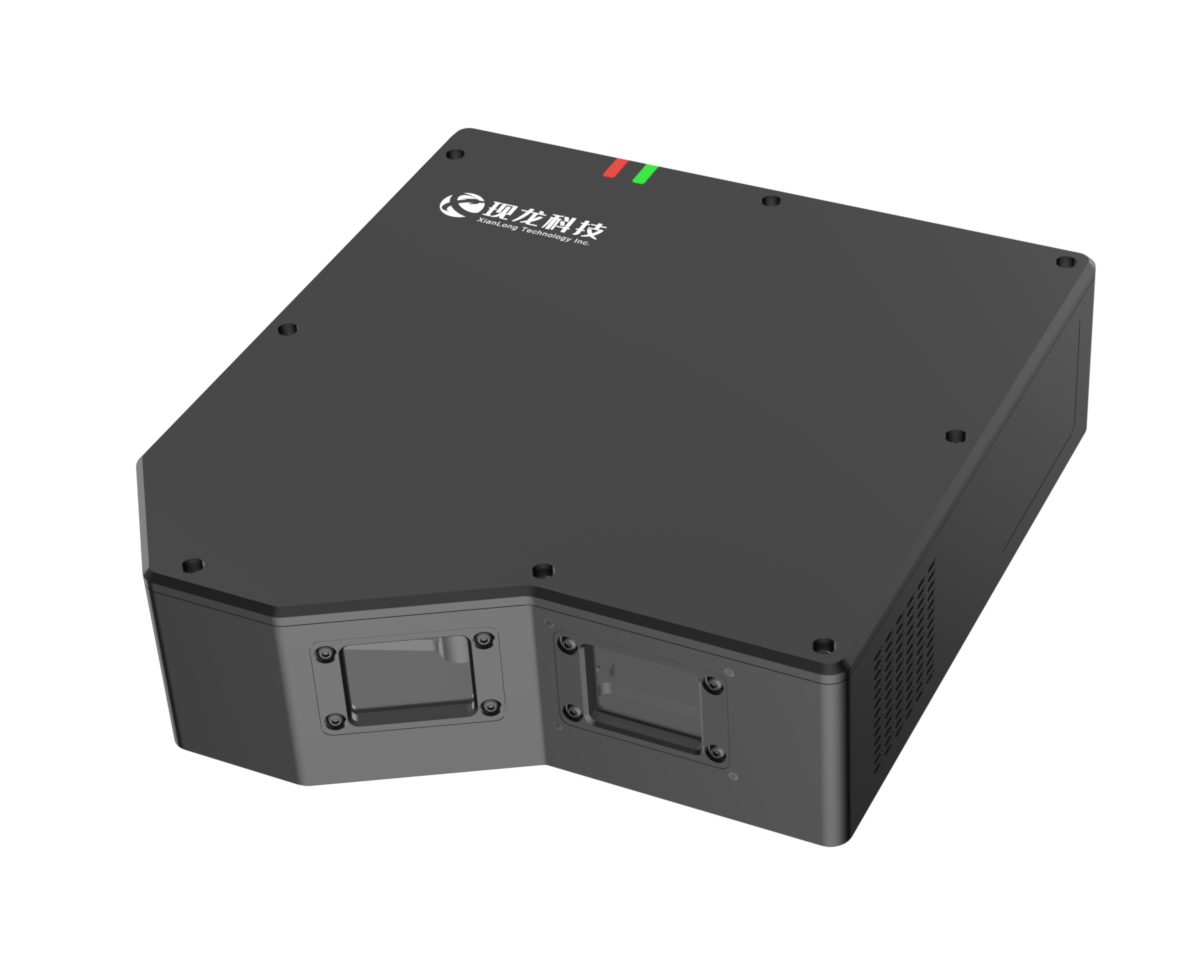

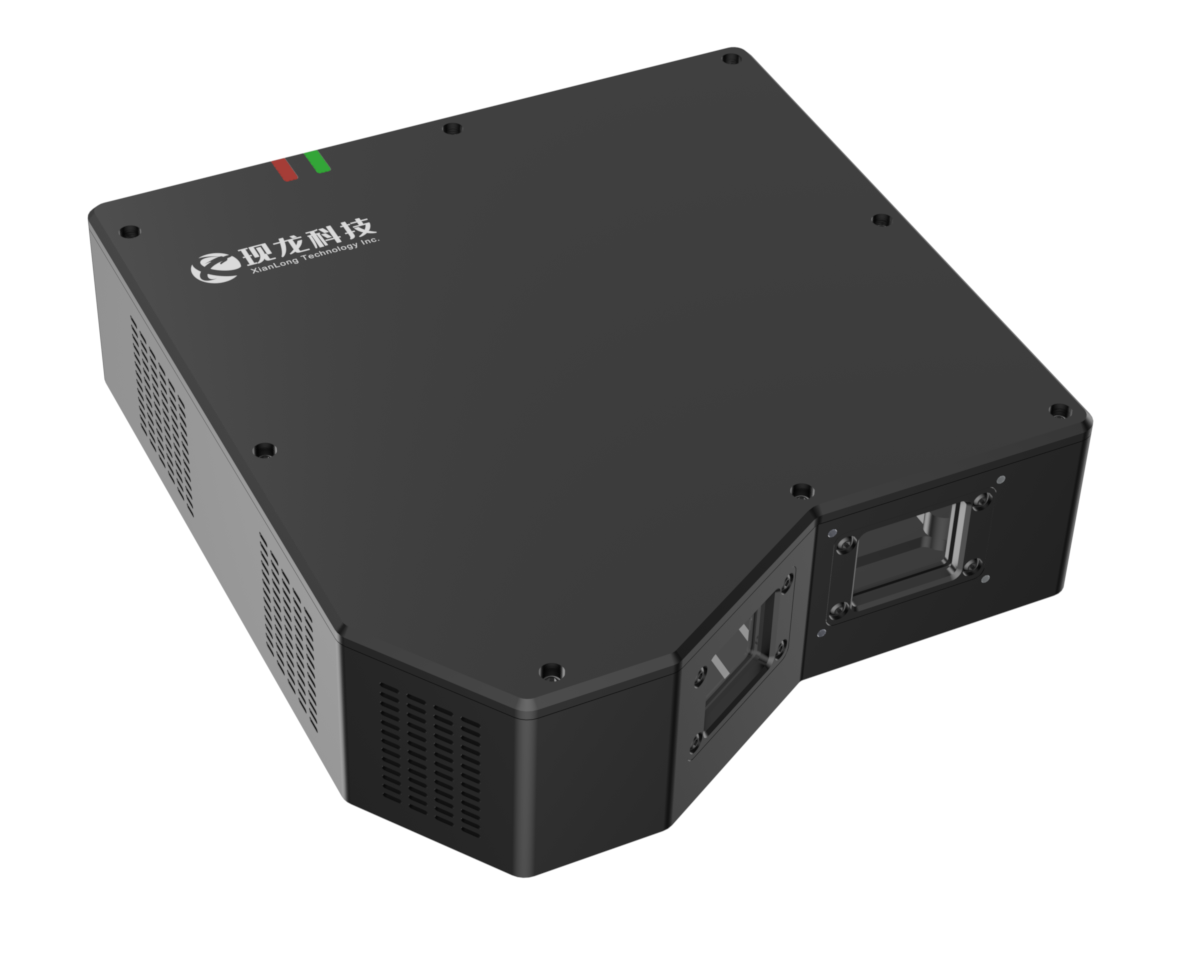

LSW60-9um

2022虎年到来之际，现龙科技隆重推出面向工业量测需求的新一代L系列3D相机，相较于X系列，L系列换装了更适合工业现场的高亮蓝光DLP，使用特殊处理镜头，获得更清晰的投影条纹效果以及更高的投影速率。硬件更新的同时，软件也进行了更新换代。新的L系列3D相机内部烧录了多种相移和2值投影条纹，以便适用更多的应用场景，相对应的重构算法也经过精心打磨，给用户更逼真的3D重构感受。

全新相移条纹重构

新L系3D相机为适应不同应用场景为用户提供了多种3D重构方式，成像条件好的时候，可以仅用7张相移条纹完成3D重建，5M像素相机使用USB3.0接口可以做到最快10帧/秒的全像素点云密度的采集重建。如果需要更多细节，可以通过增加重构条纹数量获得满意的效果。

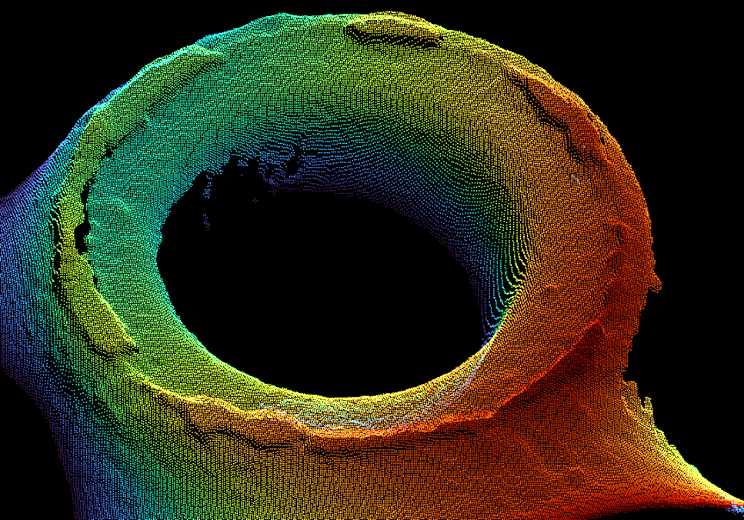

铸件的高速3D点云重建

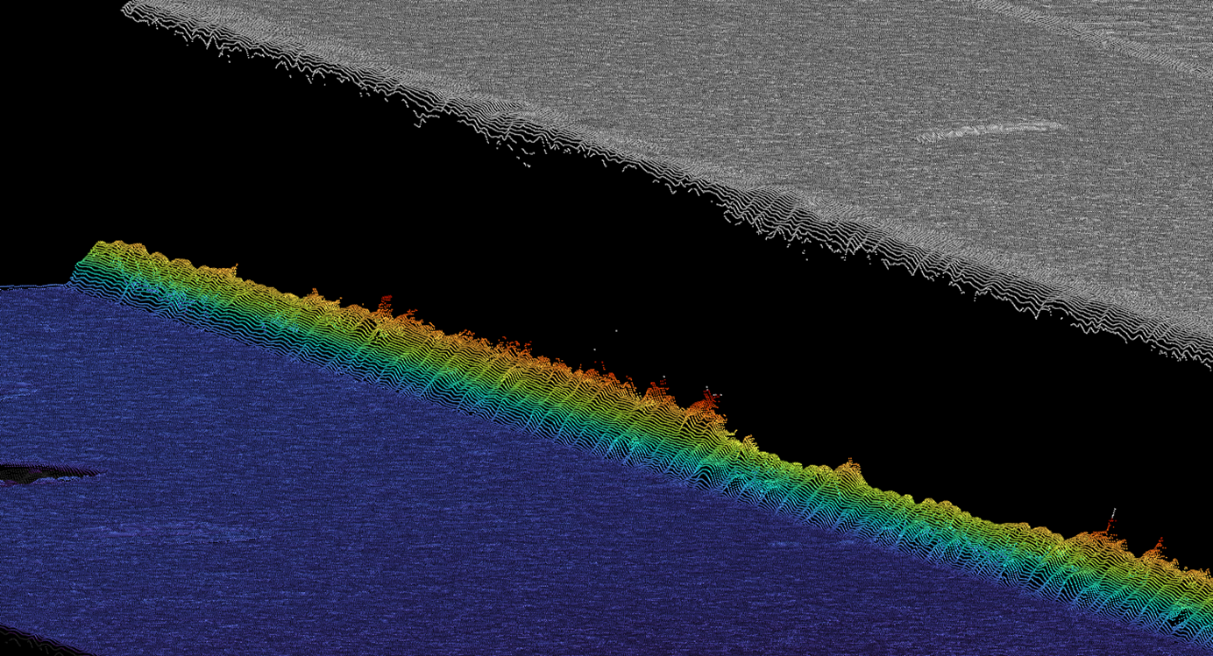

缺陷效果的精细还原

高适应性的2值条纹重构

基于相移的重构算法具有空间分辨率高的优点，但是对光线的强弱较为敏感，多数应用场景下基于2值条纹的重构具有更强的适应性和鲁棒性，对于高反光表面，或者反光差异比较大的表面都能取得令人满意的重构效果。

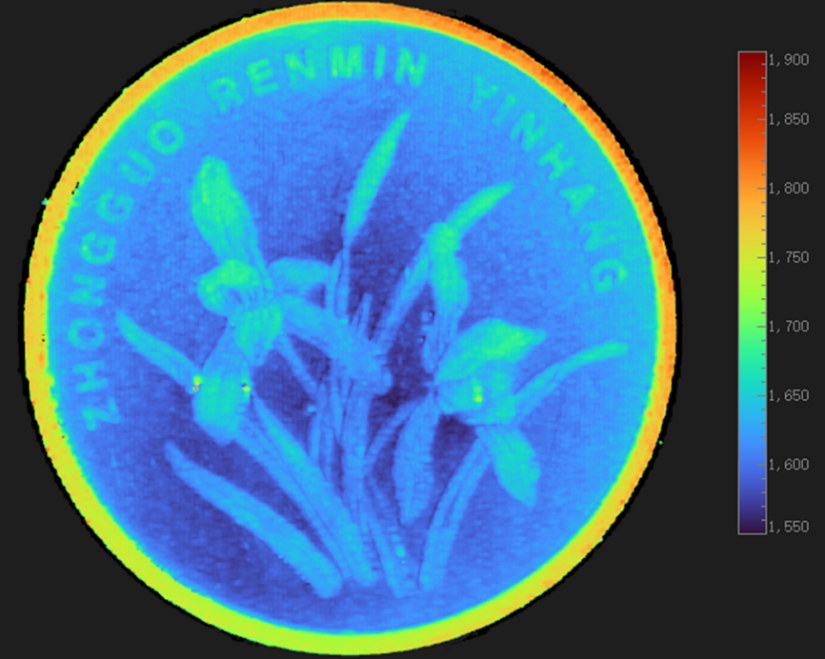

1角硬币的重构效果

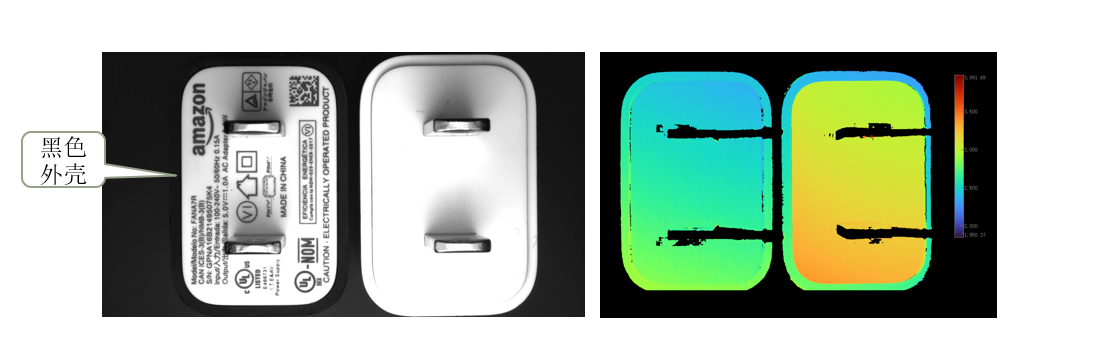

黑白外壳同时曝光也能获得完整的3D点云

部分案例的重构效果

新L系3D相机在封装量测，涂胶检测，3C组装检测等方面展现了令人满意的重构效果、量测精度和稳定性。下面是一些产品的重构效果图。

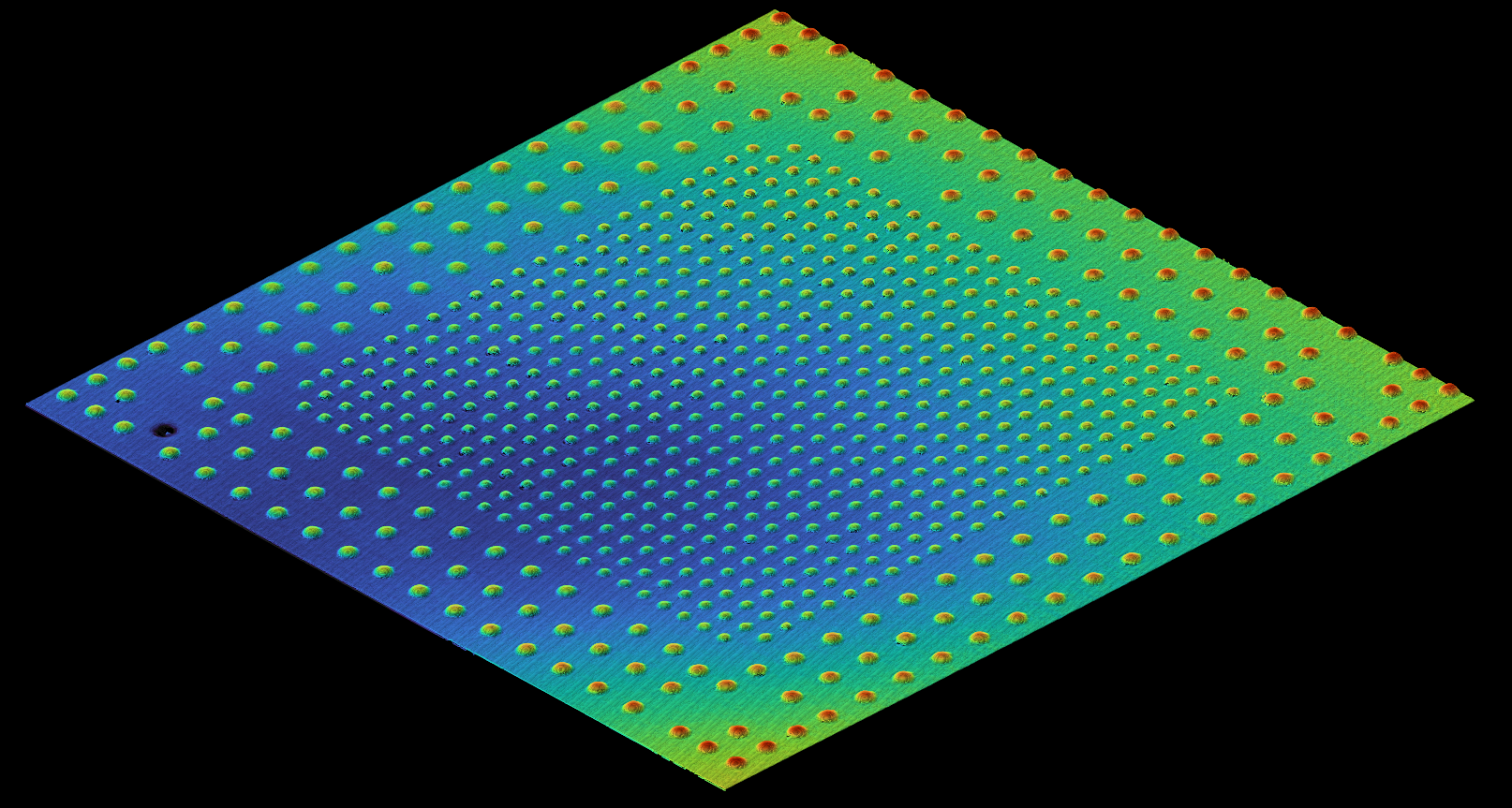

基板平面度、锡球高度、共面度测量

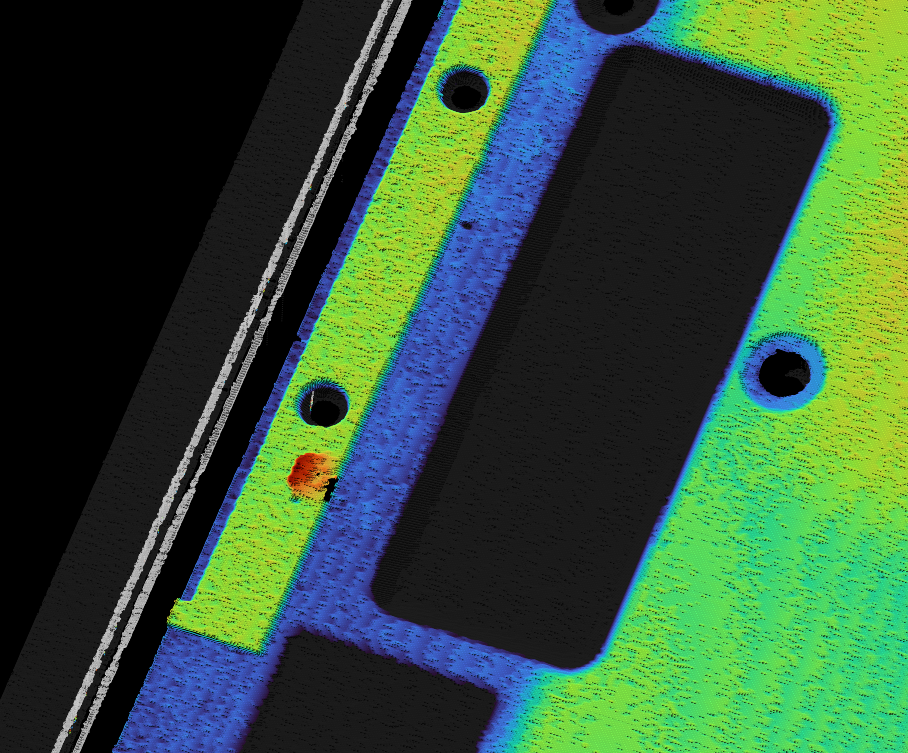

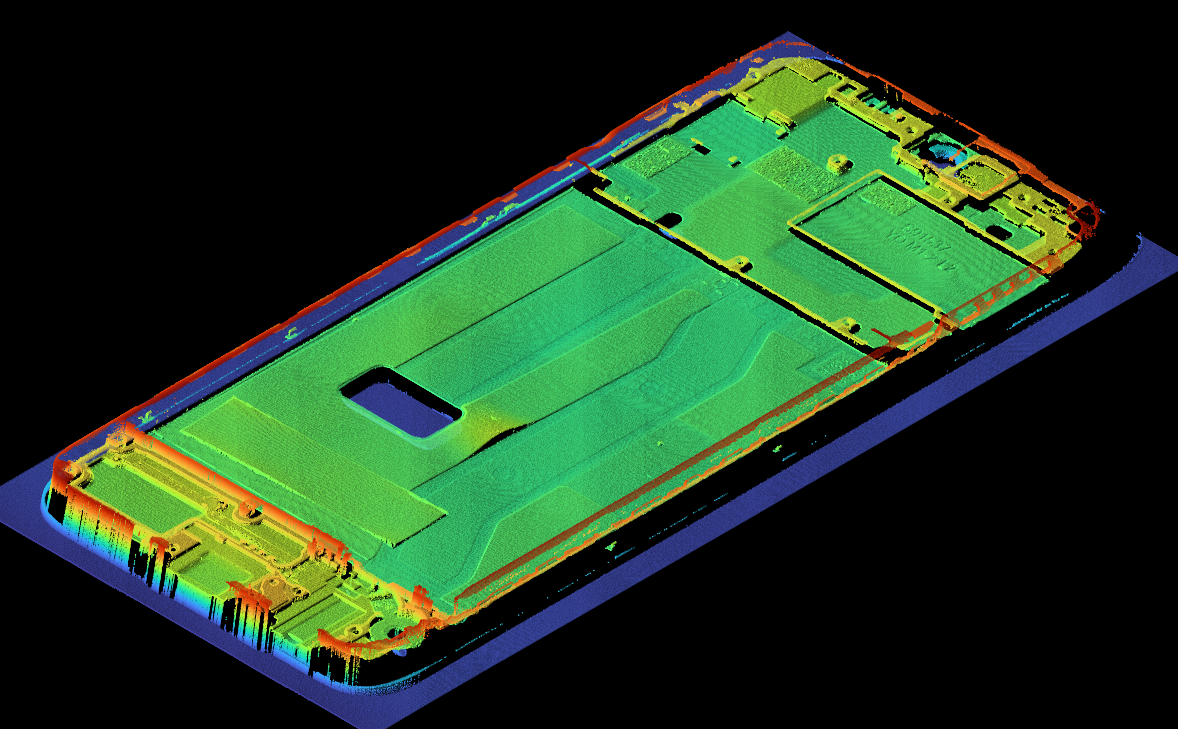

手机组装不良检测

胶宽胶高检测

产品规格表

为了配合客户2D、3D混合测量的需要，L3D系列3D相机同时推出配备远心镜头的相应型号，并在3D点云输出的同时输出2D图像，以方便用户的使用。现龙科技也支持型号定制。

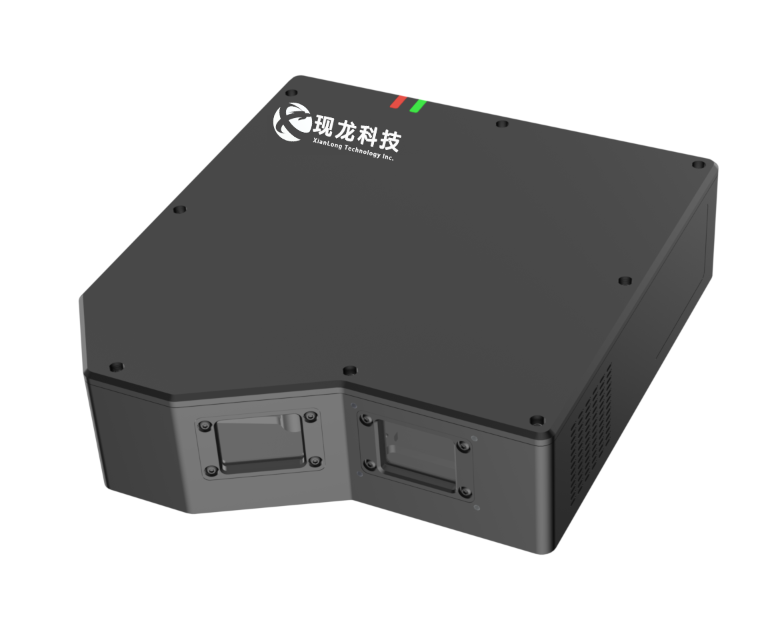

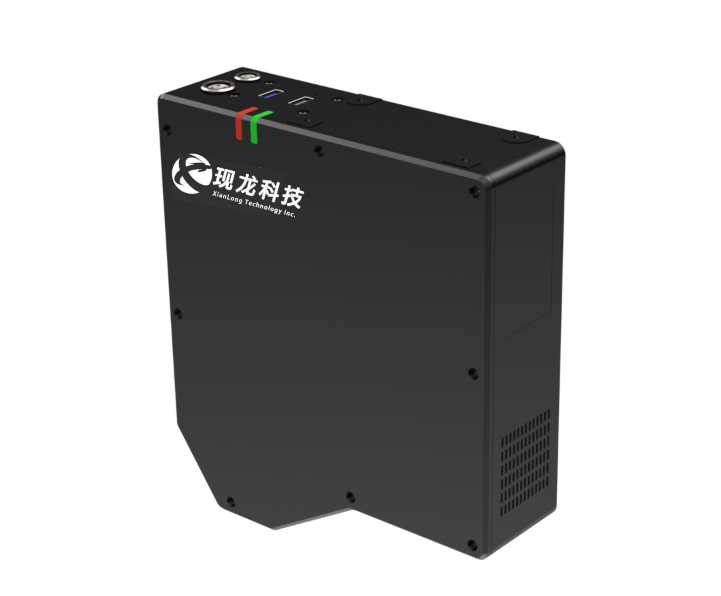

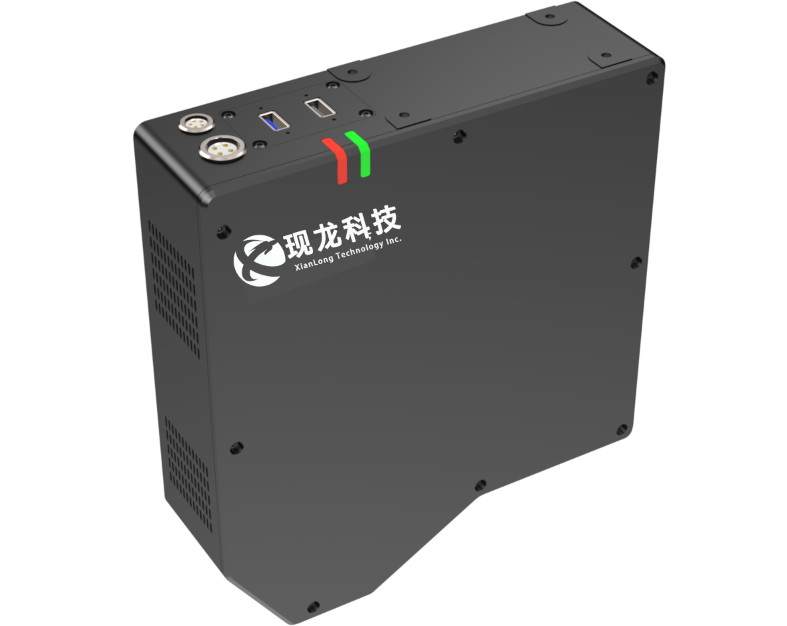

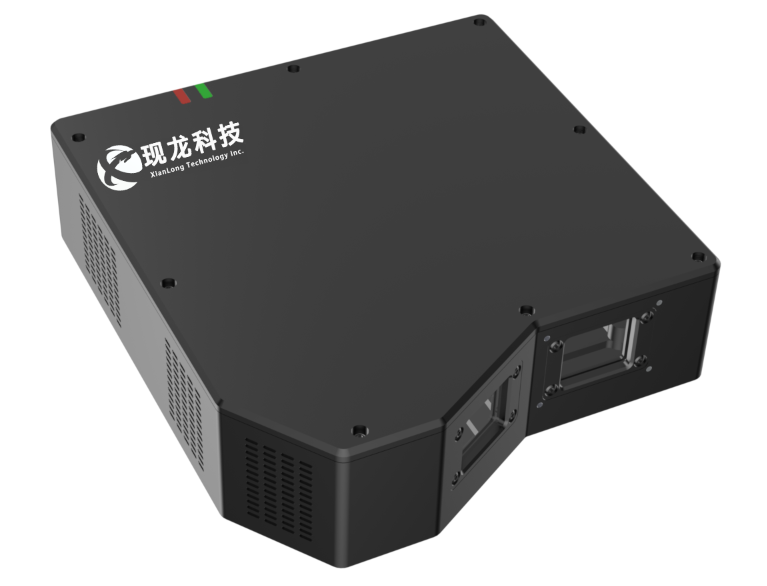

LSW60-9um
图像尺寸	4096 x 2160 pixels ,黑白CMOS
测量速度*	0.5 s/FOV （降采样可提高测量速度）
Z向基准距离	115 mm （距离外壳中部）
XY视野（在Z向基准距离）	60 x 30 mm
XY方向分辨率（在Z向基准距离）	15µm
Z向测量范围（基于Z向基准距离）	±10 mm
Z向测量精度	8µm
重复测量精度（a ）	1µm
测量用光源	蓝色(LED )
图像传输接口	Usb3.0
电源	DC 12V
额度功率	60W
工作温度	0-40度
存储温度	-30–70度

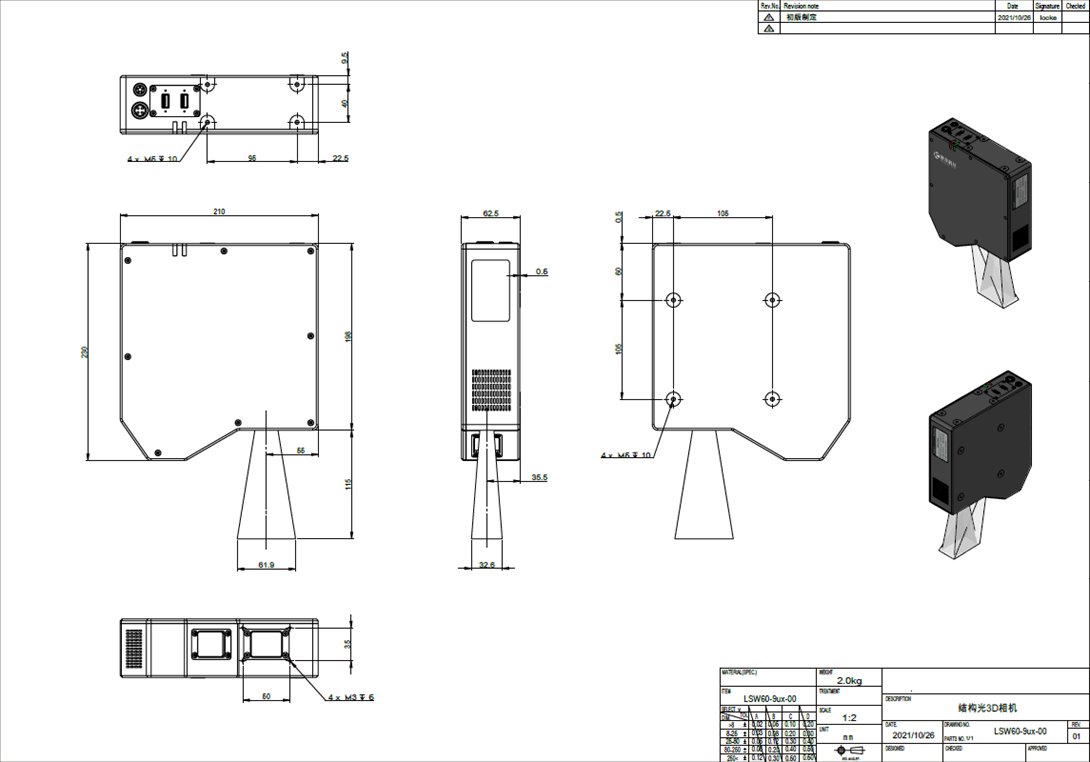

外形尺寸	W210 x D230 x H62 mm
重量	2kg
集成测量平台
二维测量工具	点、线、圆、椭圆拟合；宽度、长度、直径、距离、位置度、角度、平行度计算；
三维测量工具	平面度、段差、粗糙度、形状拟合、体积估算；
定位测量工具	主要以形状、灰度、模板进行匹配的算法对位工具，准确计算来料偏差并给出修正结果；
通信接口	支持标准工业协议方便与用户应用、第三方图像处理软件、机器人和PLC集成；
运行环境	支持Windows, Linux, MacOS等操作系统；
推荐配置	CPU：Intel® Core™i5 6600处理器同级规格或以上；内存：8G以上;硬盘：500G以上;系统：64位 Win7或Win10。
产品出货时随机器附送X3D Kit软件包。测量速度为使用EPS重构算法时，标准量块为检测对象下的平均测量速度。

900万像素CMOS芯片搭配单DLP投影，15um分辨率下，0.5s/FOV的高速3D扫描。
集成多种重构条纹，适应多变应用环境。
轻薄造型广泛适用于各种中小尺寸的视野检测，灵活高效。
