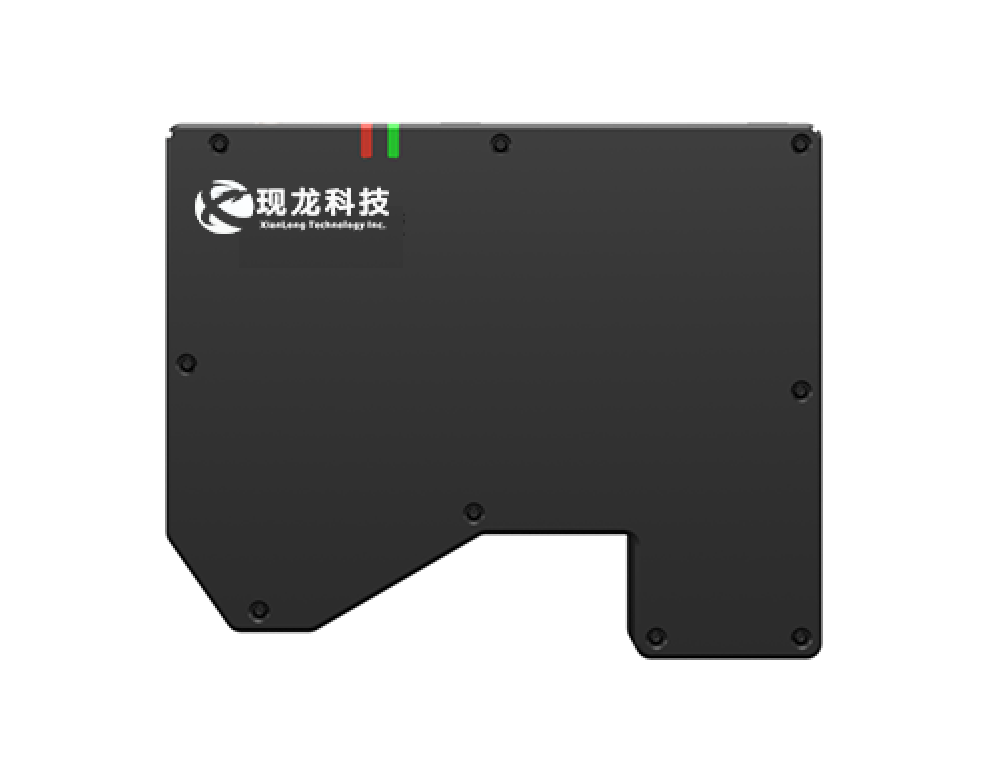

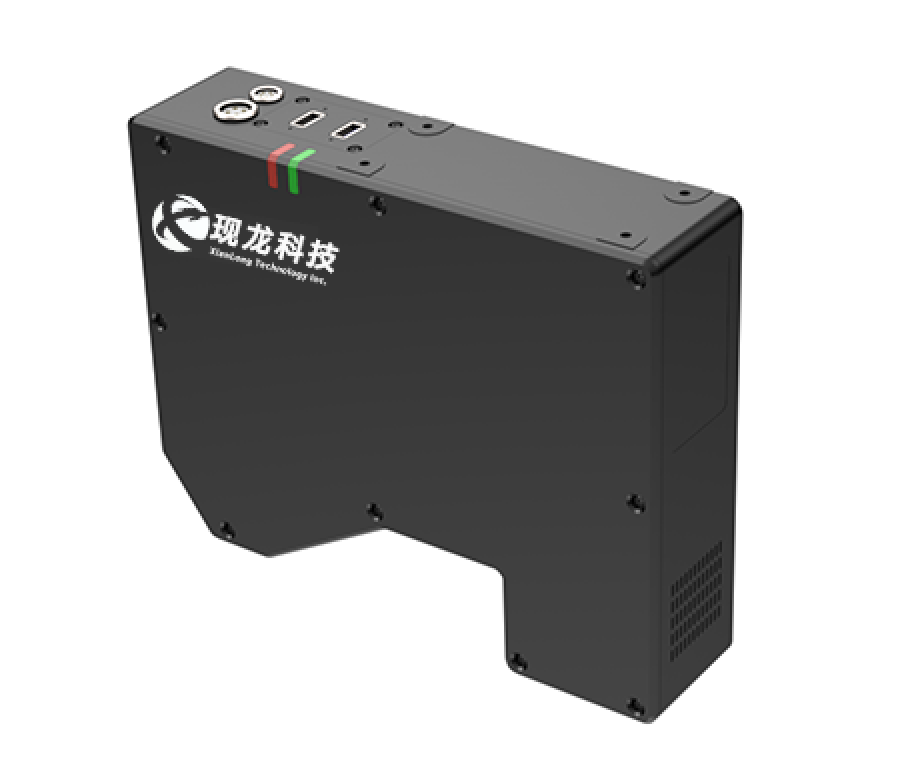

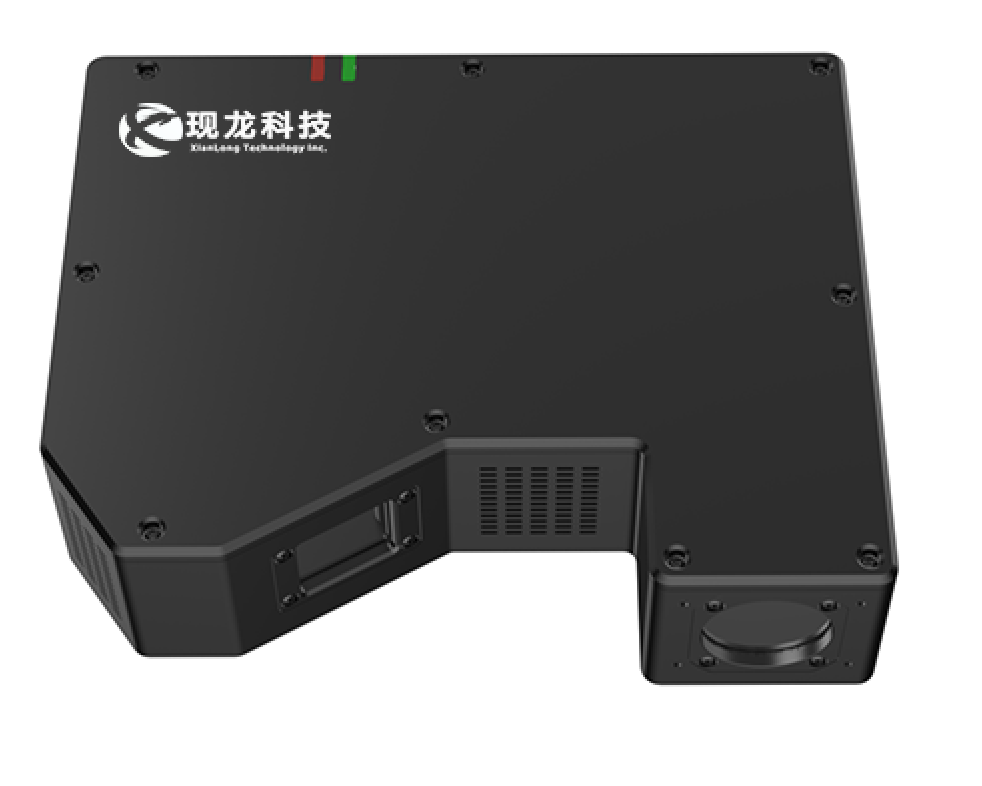

LSW170-25um
2022虎年到来之际,现龙科技隆重推出面向工业量测需求的新一代L系列3D相机,相较于X系列,L系列换装了更适合工业现场的高亮蓝光DLP,使用特殊处理镜头,获得更清晰的投影条纹效果以及更高的投影速率。硬件更新的同时,软件也进行了更新换代。新的L系列3D相机内部烧录了多种相移和2值投影条纹,以便适用更多的应用场景,相对应的重构算法也经过精心打磨,给用户更逼真的3D重构感受。
全新相移条纹重构
新L系3D相机为适应不同应用场景为用户提供了多种3D重构方式,成像条件好的时候,可以仅用7张相移条纹完成3D重建,5M像素相机使用USB3.0接口可以做到最快10帧/秒的全像素点云密度的采集重建。如果需要更多细节,可以通过增加重构条纹数量获得满意的效果。
铸件的高速3D点云重建
缺陷效果的精细还原
高适应性的2值条纹重构
基于相移的重构算法具有空间分辨率高的优点,但是对光线的强弱较为敏感,多数应用场景下基于2值条纹的重构具有更强的适应性和鲁棒性,对于高反光表面,或者反光差异比较大的表面都能取得令人满意的重构效果。
1角硬币的重构效果
黑白外壳同时曝光也能获得完整的3D点云
部分案例的重构效果
新L系3D相机在封装量测,涂胶检测,3C组装检测等方面展现了令人满意的重构效果、量测精度和稳定性。下面是一些产品的重构效果图。
基板平面度、锡球高度、共面度测量
手机组装不良检测
胶宽胶高检测
产品规格表
为了配合客户2D、3D混合测量的需要,L3D系列3D相机同时推出配备远心镜头的相应型号,并在3D点云输出的同时输出2D图像,以方便用户的使用。现龙科技也支持型号定制。
LSW170-25um |
|
图像尺寸 |
5120 x 2560 pixels ,黑白CMOS |
测量速度* |
1.0 s/FOV (降采样可提高测量速度) |
Z向基准距离 |
185 mm (距离外壳中部) |
XY视野(在Z向基准距离) |
170 x 85 mm |
XY方向分辨率(在Z向基准距离) |
33µm |
Z向测量范围(基于Z向基准距离) |
±15 mm |
Z向测量精度 |
20µm |
重复测量精度(a ) |
3µm |
测量用光源 |
蓝色(LED ) |
图像传输接口 |
Usb3.0 |
电源 |
DC 12V |
额度功率 |
50W |
工作温度 |
0-40度 |
存储温度 |
-30–70度 |

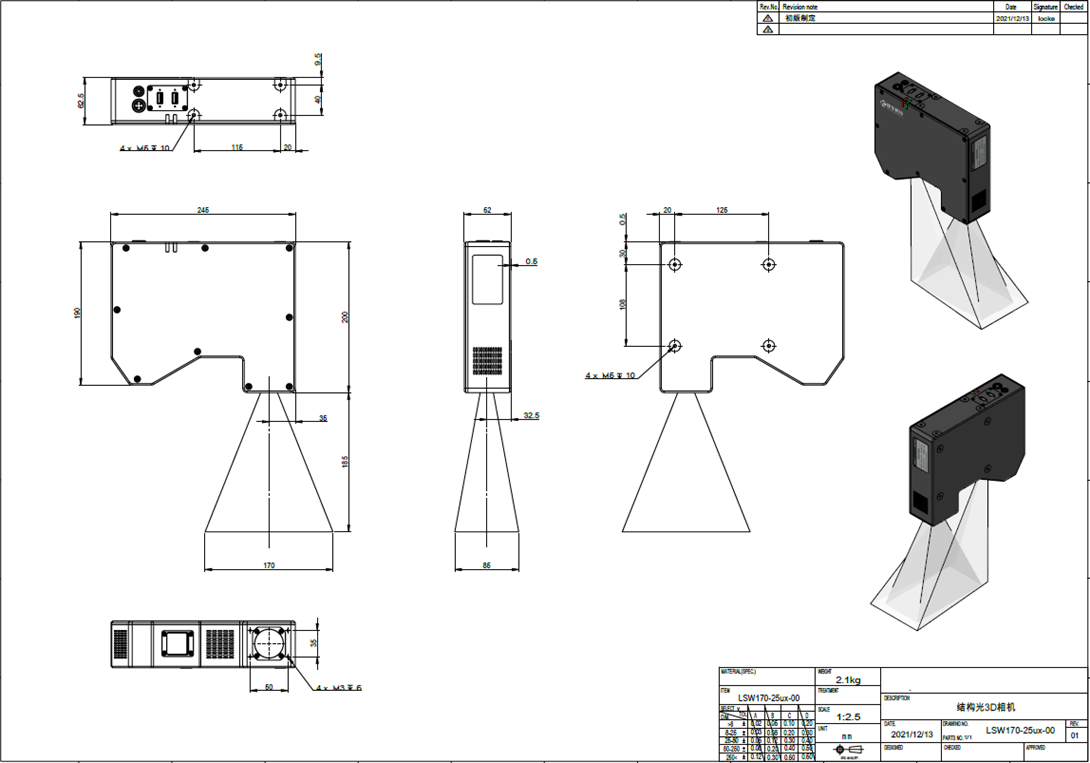

外形尺寸 |
W245 x D200 x H62 mm |
重量 |
2.1kg |
集成测量平台 |
|
二维测量工具 |
点、线、圆、椭圆拟合;宽度、长度、直径、距离、位置度、角度、平行度计算; |
三维测量工具 |
平面度、段差、粗糙度、形状拟合、体积估算; |
定位测量工具 |
主要以形状、灰度、模板进行匹配的算法对位工具,准确计算来料偏差并给出修正结果; |
通信接口 |
支持标准工业协议方便与用户应用、第三方图像处理软件、机器人和PLC集成; |
运行环境 | 支MacOS等操作系统。 持Windows,Linux, |
推荐配置 |
CPU:Intel® Core™i5 6600处理器同级规格或以上;内存:8G以上;硬盘:500G以上;系统:64位 WIN7或WIN10。 |
*产品出货时随机器附送X3D Kit软件包。 *测量速度为使用EPS重构算法时,标准量块为检测对象下的平均测量速度。 |
集成多种重构条纹,适应不同材质被检部件。
支持视野裁剪,高分辨下获得最快帧率。
