XSW60-5gc

XSW60-5gc

图像尺寸

2448 x 2048 pixels ,彩色CMOS

测量速度

0.5 s/FOV （降采样可提高测量速度）

Z向基准距离

190 mm （距离外壳中部）

XY视野（在Z向基准距离）

65 x 54 mm

XY方向分辨率（在Z向基准距离）

25 µm

Z向测量范围（基于Z向基准距离）

±20 mm

Z向测量精度

20 µm

重复测量精度（a ）

3 µm

测量用光源

RGB三色(LED )

图像传输接口

千兆网

IO接口

光耦隔离的外部触发输入/输出

电源

DC 12V

额度功率

60 W

工作温度

0-40 度

存储温度

-30–70 度

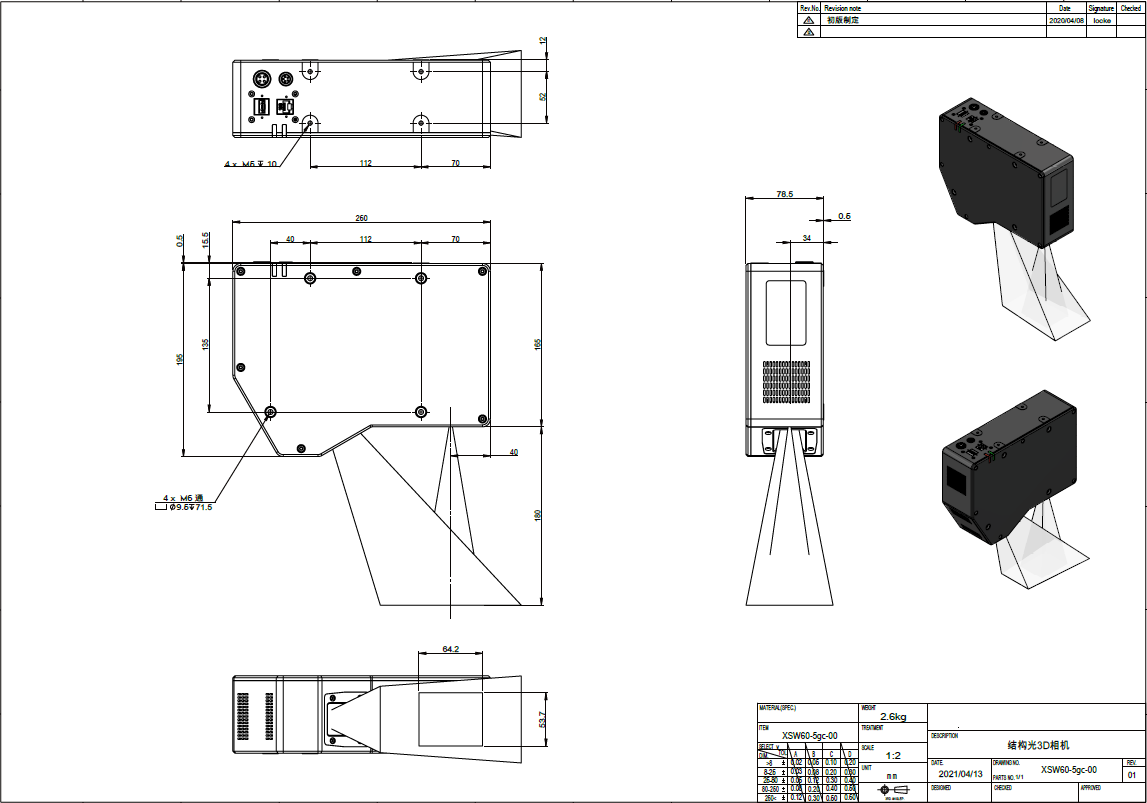

外形尺寸

W260 x D195 x H85 mm

重量

2.6 kg

集成测量平台

二维测量工具

点、线、圆、椭圆拟台;宽度、长度、直径、距离、位置度、角度、平行度计算；

三维测量工具

平面度、段差、粗糙度、形状拟合、体积估算；

定位测量工具

主要以形状、灰度、模板进行匹配的算法对位工具，准确计算来料偏差并给出修正结果;

通信接口

支持标准工业协议方便与用户应用、第三方图像处理软件、机器人和PLC集成；

推荐配置

CPU : Intel® Core™i5 6600处理器同级规格或以上; 内存：4G以上、硬盘:500G以上、系统:WIN7 64位；

*产品出货时随机器附送X3D Kit软件包
